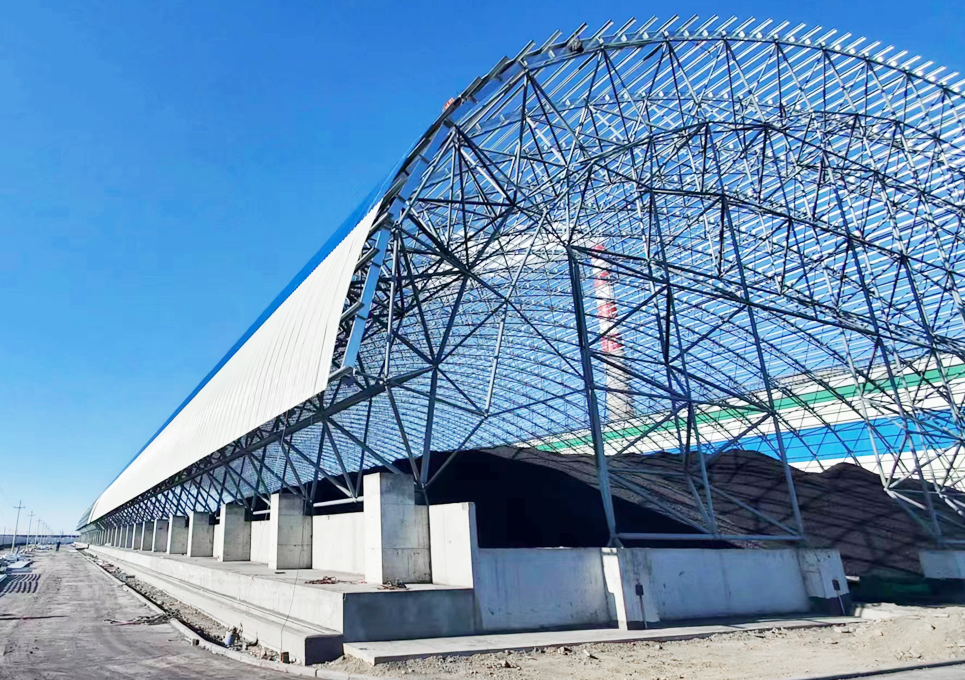

Ocelová konstrukce tohoto projektu využívá šroubovanou kulovou mřížovou konstrukci s rozpětím uhelných hal 85 m a délkou 286 m. Tvar kulového uzlu šroubu se čtyřmi rohovými kužely, vnitřní pásová podpěra mřížky, svařovaná koulová podpěra mřížky, uzavřené horské stěny na obou koncích a jednovrstvý barevný ocelový plech pro střechu; Podpěra rámu mřížky je kloubový bod, podepřený na železobetonových sloupech. Horní výška betonového sloupu svislé stěny je 2,5 m a horní výška betonového sloupu horské stěny v tomto projektu je 1,5 m. Ocelová střešní konstrukce využívá mřížkovou strukturu svařeného kulového uzlu se čtyřmi rohovými kužely s eliptickým hyperbolickým tvarem, s dlouhou osou 130,42 metrů a krátkou osou 98,944 metrů. Nosné sloupy z ocelového roštu jsou betonové sloupy spojené hotovými seismickými kulovými kloubovými ložisky. Převýšení bočních ložisek stojanu je 13,95 metru, převýšení koncových ložisek dlouhé osy je 6,75 metru a maximální rozpětí mezi ložisky je 93,38 metrů. Maximální tloušťka mřížové konstrukce je 6,5 metru. Nejvyšší bod mřížové konstrukce má převýšení 21,35 metru.
